網站首頁 > 我們的產品 > 電機驅動 > 步進電機驅動

HR8825
STEP/DIR微步進電機驅動芯片

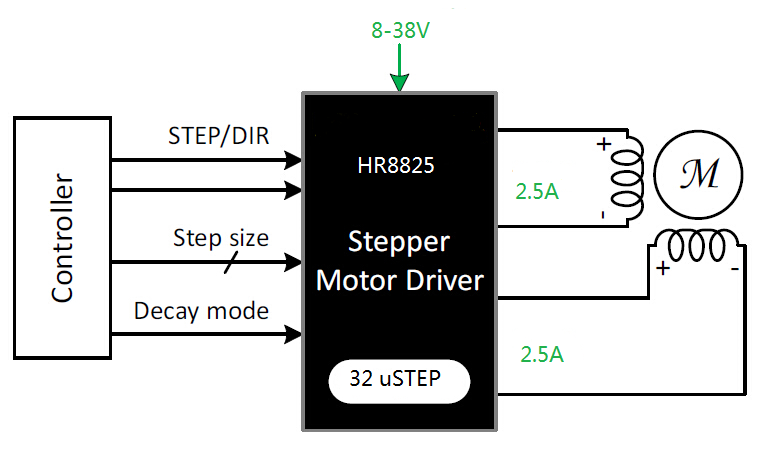

HR8825是一種內置步進表的集成微步進電機驅動器,為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±2.5A。HR8825的衰減模式可編程。

譯碼器是HR8825易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進,省去了相序表,高頻控制線及復雜的編程接口。這使其更適于在沒有復雜的微處理器或微處理器負擔過重的場合。

內部的同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括:帶遲滯額過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。

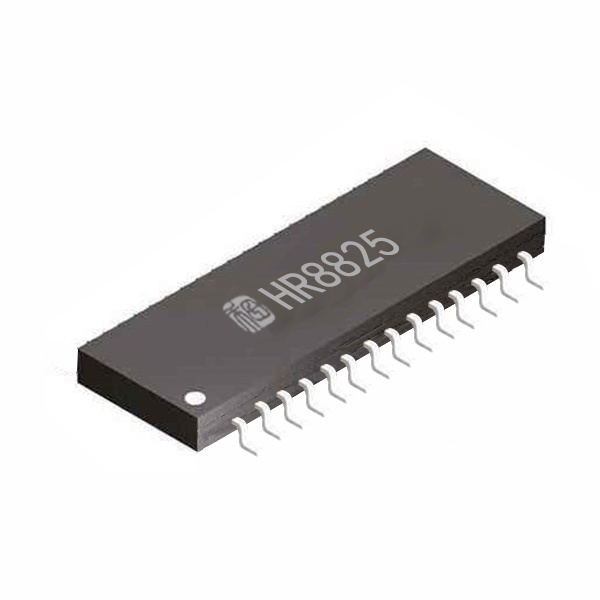

HR8825提供一種帶有裸露焊盤的TSSOP-28封裝,能有效改善散熱性能,且是無鉛產品,引腳框采用100%無錫電鍍。

價格:¥0.00 庫存99999
數量:
下載資料

特點

  • 低導通電阻RDS(ON)

  • 內置微步進相序表

  • 支持混合衰減模式

  • 8V-38V供電,2.5A輸出能力

  • 內部欠壓鎖定

  • 過流保護

  • 過熱關斷電路

  • 內置3.3V參考電壓輸出

  • 六種步進模式,最高支持32細分
